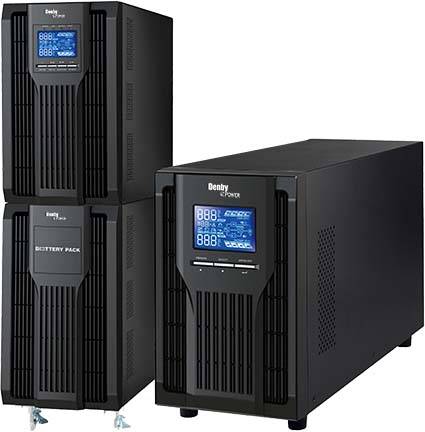

1～10kVA（1,2,3,6,10kVA）
純在線雙邊換式
輸入：220V 單相
輸出：220V 單相
特點：
? 真正實現在線雙轉換
? 微處理器控制確保高可靠性
? 輸入功率因數校正0.99
? 輸出功率因數0.8
? 超寬市電輸入范圍(110V-300VAC)
? 高效的逆變模式
? ECO經濟模式實現綠色節能
? 兼容發電機
? 通過液晶屏查看/設置參數
? 可通過LCD或軟件調整充電電流(0.5A~6A)
? 緊急電源關閉 (EPO)
? 三段式可擴展充電設計確保電池更優越表現
? 內置維修旁路（6-10kVA）
? SNMP/USB/RS232通訊
技術參數
| 機型 | DN-1K (L*) | DN-2K (L) | DN-3K (L) | ||||
| 輸入/輸出制式 | 單進單出 | ||||||
| 容量 | 1000 VA / 800 W | 2000 VA / 1600 W | 3000 VA / 2400 W | ||||
| 輸入 | |||||||
| 額定電壓 | 100/110/115/120/127VAC 或 200/208/220/230/240VAC | ||||||
| 電壓范圍 | 55-145 VAC 或 110-300 VAC | ||||||
| 頻率范圍 | 40Hz ~ 70 Hz | ||||||
| 功率因數 | ≧ 0.99 @ Nominal Voltage (100% 負載) | ||||||
| 輸出 | |||||||
| 輸出電壓 | 100/110/115/120/127VAC 或 200/208/220/230/240VAC | ||||||
| 電壓范圍 (電池模式) | ± 1% | ||||||
| 頻率范圍(同步校正范圍) | 47~ 53 Hz 或 57 ~ 63 Hz | ||||||
| 頻率范圍 (電池模式) | 50 Hz 或 60Hz ± 0.1 Hz | ||||||
| 峰值因數 | 3:1 | ||||||
| 諧波失真 | ≦ 3 % THD (線性負載) ≦ 6 % THD (非線性負載) | ||||||
| 過載能力 | 125% 10分鐘 150%切旁路 | ||||||
| 波形 | 純正弦波 | ||||||
| 效率 | |||||||
| 市電模式 | 88% | 89% | 90% | ||||
| 電池模式 | 83% | 87% | 88% | ||||
| 電池 | |||||||
| 標準機 | 電池型號 | 12 V / 9 AH | 12 V / 9 AH | 12 V / 9 AH | |||
| 電池數量 | 2 | 4 | 6 | ||||
| 充電時間 | 4 小時可充至 90% | ||||||
| 充電電流 | 1.0 A | ||||||
| 充電電壓 | 27.4VDC ± 1% | 54.7 VDC ±1% | 82.1 VDC ±1% | ||||
| 長效機* | 電池型號 | 取決于后備時間 | |||||
| 電池數量 | 2 | 3 | 4 | 6 | 6 | 8 | |
| 充電電流 | 1.0A/2.0A/4.0A/6.0 A | ||||||
| 充電電壓 | 27.4VDC ± 1% | 41.0VDC ± 1% | 54.7 VDC±1% | 82.1 VDC±1% | 82.1 VDC±1% | 109.4 VDC±1% | |
| 顯示說明 | |||||||
| LCD | |||||||
| 警告聲音 | |||||||
| 電池模式 | 每4秒響一聲 | ||||||
| 電池電量低 | 每1秒響一聲 | ||||||
| 過載 | 每1秒響兩聲 | ||||||
| 故障 | 連續鳴響 | ||||||
| 物理性能 | |||||||
| 標準機 | 282 x 145 x 220 | 397 x 145 x 220 | 421 x 190 x 318 | ||||
| 凈重 | 9.8 | 17 | 27.6 | ||||
| 長效機* | 282 x 145 x 220 | 397 x 145 x 220 | |||||
| 4.1 | 6.8 | 7.4 | |||||
| 使用環境 | |||||||
| 濕度 | 20-90 % RH @ 0- 40°C (不結露) | ||||||
| 噪音 | 小于 50dBA @ 1 米 | ||||||
| 控制管理 | |||||||
| Smart RS-232/USB | 支持 Windows? 2000/2003/XP/Vista/2008, Windows? 7/8, Linux, Unix, and MAC | ||||||
| 可選SNMP | 電源管理支持SNMP管理與網絡管理 | ||||||
| 機型 | DN-6K(L) | DN-10K(L) | |
| 輸入/輸出制式 | 單進單出 | ||
| 容量 | 6000 VA / 4800 W | 10000 VA / 8000 W | |
| 輸入 | |||
| 額定電壓 | 208/220/230/240VAC | ||
| 電壓范圍 | 176-300 VAC ± 3% @ 100% 負載 110-300 VAC ± 3% @ 50% 負載 | ||
| 頻率范圍 | 46 Hz ~ 54 Hz 或 56 Hz ~ 64 Hz | ||
| 功率因數 | ≧ 0.99 @ 100% 負載 | ||
| 輸出 | |||
| 輸出電壓 | 208/220/230/240VAC | ||
| 電壓范圍 (電池模式) | ± 1% | ||
| 頻率范圍(同步校正范圍) | 46 Hz ~ 54 Hz 或 56 Hz ~ 64 Hz | ||
| 頻率范圍 (電池模式) | 50 Hz ± 0.1 Hz 或 60 Hz ± 0.1 Hz | ||
| 浪涌比率 | 3:1 (最大) | ||
| 諧波失真 | ≦ 3 % THD (線性負載) ≦ 6 % THD (非線性負載) | ≦ 3 % THD (線性負載) ≦ 6 % THD (非線性負載) | |
| 轉換時間 | 交流到直流 | 0ms | |
| 逆變到旁路 | 0ms | ||
| 波形 | 純正弦波 | ||
| 效率 | |||
| 市電模式 | 89% | 90% | |
| 電池模式 | 88% | 89% | |
| 電池 | |||
| 標準機 | 電池型號 | 12 V / 7 AH | 12 V / 9 AH |
| 電池數量 | 16 | 16 | |
| 充電時間 | 9 小時充至90% | 9 小時充至90% | |
| 充電電流 | 預設:1.0 A ± 10%, 最大:2.0A ± 10% | 預設:1.0 A ± 10%, 最大.:2.0A ± 10% | |
| 充電電壓 | 218.4 VDC ± 1% | 218.4 VDC ± 1% | |
| 長效機 | 電池型號 | 取決于后備時間 | |
| 容量 | 16-20** (可調節) | ||
| 最大充電電流 | 預設:4.0 A ± 10%, 最大.:6.0A ± 10% | 預設:4.0 A ± 10%, 最大.:6.0A ± 10% | |
| 充電電壓 | 273 VDC ± 1%(基于電池數量20 pcs) | ||
| 顯示說明 | |||
| LCD 面板 | UPS狀態，負載量，電池容量，輸入/輸出電壓，放電剩余時間，故障告警 | ||
| 警告聲音 | |||
| 電池模式 | 每4秒響一聲 | ||
| 電池電量低 | 每4秒響一聲 | ||
| 過載 | 每1秒響兩聲 | ||
| 故障 | 連續鳴響 | ||
| 物理性能 | |||
| 標準機種 | 尺寸, 深 x 寬 x 高 (mm) | 369 x 190 x 688 | 442 x 190 x 688 |
| 凈重 | 60 | 75 | |
| 長效機種 | 尺寸, 深 x 寬 x 高 (mm) | 369 x 190 x 318 | 442 x 190 x 318 |
| 凈重 | 21 | 23 | |
| 使用環境 | |||
| 工作濕度 | 0-95 % RH @ 0- 40°C (不結露) | ||
| 噪音等級 | 少于55dBA @ 1 米 | 少于 58dB @ 1 米 | |
| 控制管理 | |||
| 智能 RS-232/USB | 支持 Windows? 2000/2003/XP/Vista/2008, Windows? 7/8, Linux, Unix, and MAC | ||
| 可選 SNMP | 電源管理支持SNMP管理與網絡管理 | ||
*L表示長延時機器，也稱長效機，不含內置電池，充電能力強
