中大型機房UPS供電技術解決方案

現場描述:

有十個以上的機柜，總功率不超過200kW。要求達到Tier 3 or Tier 4供電級別，7天*24小時不間斷，UPS不停機維護檢修。

分析:

機房規模較大，用電要求很高，供電不可有單點故障，雙路供電，要求20分鐘的后備時間。。

方案:

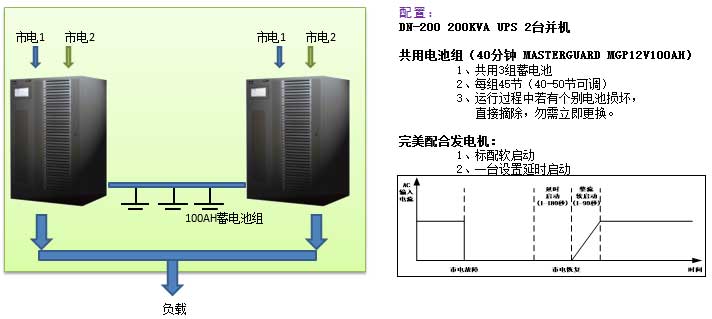

(此方案選擇200kVA UPS兩臺并機，共用3組蓄電池，斷電后蓄電池可以持續供電40分鐘@70%負載量。該配置中，任一UPS或蓄電池組發生故障都不會影響正常供電)。

UPS:

丹能UPS DN-200 200kVA/160kW。

電池:

丹能DNP12-100 12V100Ah鉛酸免維護蓄電池 135節（3組，45節/組）。

該方案選用丹能UPS,也可以選擇其它品牌，如艾默生、APC、梅蘭MGE、伊頓、山特、山頓、克勞瑞德等國際知名品牌的UPS電源
