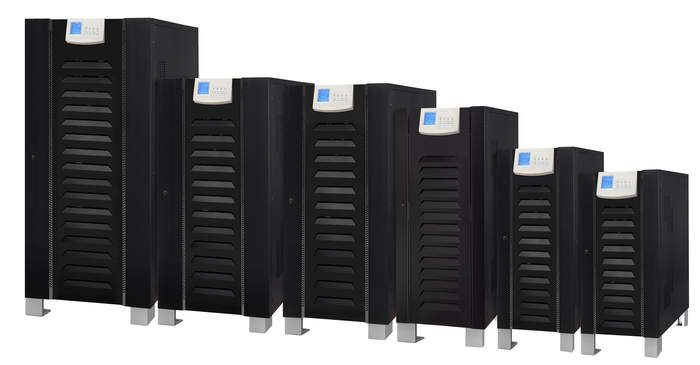

DN-G33系列 10-200kVA工頻在線式UPS
- 工業級工頻設計，適用于各類用電環境
DSP控制，在線雙變換
- 輸出隔離變壓器，隔離負載
- 超強抗短路能力
- 超強過載能力
- 超強抗干擾能力
超強的溫度適應能力
適應各種負載類型
支持N+x并機，冗余、擴容
支持輸入無中線（N線，零線）
支持輸入錯相
- 更長的壽命
對工業的苛刻環境有極強的適應性
正面維護，節省安裝空間
標配串口、干接點信號，開放ModBus協議
支持電池節數調整。最多允許拆除四節，增加了電池組的可用性。
特點：
- 在線雙變換工頻設計,要配合靜態旁路STS,具備完善的過載和故障保護功能.具有隔離變壓器,100KVA以上UPS可12脈沖整流,有效抑制了UPS對電網源造成的諧波污染,提高了UPS的輸入功率因數。
- 逆變器采用IGBT技術的高效率的設計，在線雙變換技術，雙CPU設計，保證為負載提供穩壓穩頻的完美正弦波輸出。
- 具有很寬的電壓輸入范圍，減少電池運行機會，延長電池壽命。
- 雙CPU微處理器，采用直接數字信號控制(DDC)及數字信號處理(DSP)等先進技術，全功能智能數字化控制，包括：操作運行、自動關機、實時參數測量顯示等。
- 配合獨立的電池檢測包，通過UPS DB9接口，可檢測多達四組的單只電池運行參數，實現真正意義上的電池智能化管理。
- 高可靠性、低維護量。內置手動維修旁路開關。其MTBF(平均無故障工作時間)高達20萬小時，(平均復時間)僅為l5分鐘。
- DN-G33系列UPS采用先進可靠的控制技術，可提供性能可靠的熱備份系統和多達八臺的直接并機系統(并機時每臺UPS需增加一塊并機板，UPS之間連接并機控制線)。提供多種規格，不同后備時間的配套電池柜。
- UPS提供RS232接口及功能強大的監控軟件，支持TCP／IP、SNMP 等網絡協議，具有先進的遠程網絡監控功能，采用發送電子郵件或傳呼、短信等方式提供實時報警信息等。提供操作簡便，一目了然的大屏幕觸摸LCD顯示控制面 板。(其中10KVA、15KVA UPS為雙行LCD顯示)。
技術參數
| 型號 | DN-G33 10 | DN-G33 15 | DN-G33 20 | DN-G33 30 | DN-G33 40 | DN-G33 60 | DN-G33 80 |
| 額定容量（VA） | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 60KVA | 80KVA |
| 額定容量（W） | 8KW | 12KW | 16KW | 24KW | 32KW | 48KW | 64KW |
| 額定電壓 | 380Vac(或400Vac) | ||||||
| 輸入 | |||||||
| 輸入電壓范圍 | 380Vac(或400Vac)±25% 三相四線輸入 | ||||||
| 輸入頻率范圍 | 50/60Hz±5Hz自動辨別 | ||||||
| 功率因數 | ＞0.97 | ||||||
| 最大輸入電流 | 18A | 25A | 37A | 55A | 72A | 108A | 130A |
| 輸出 | |||||||
| 輸出電壓 | 380Vac(或400Vac)±1% | ||||||
| 輸出頻率 | 自動跟蹤輸入頻率 | ||||||
| 頻率穩定度(電池模式) | 50Hz±0.05% | ||||||
| 輸出波形 | 正弦波 | ||||||
| 波形失真度 | 線性負載＜3% 非線性負載＜8% | ||||||
| 功率因數 | 0.8 | ||||||
| 峰值系數 | 3∶1 （max） | ||||||
| 過載能力 | 在110%/125%/150% 過載時能維持300分鐘/10分鐘/1分鐘 | ||||||
| 轉換時間 | |||||||
| 市電模式→電池模式 | 0msp | ||||||
| 旁路 | |||||||
| 額定電壓 | 380Vac(或400Vac) | ||||||
| 旁路電壓范圍 | 380Vac(或400Vac)±20%(10%15%20%可調) | ||||||
| 額定頻率 | 50/60Hz（自動辨別） | ||||||
| 旁路頻率范圍 | ±2%（±1％至±5％可調） | ||||||
| 電池 | |||||||
| 電池電壓 | 384 | ||||||
| （VDC） | |||||||
| 面板顯示 | |||||||
| LED | 指示輸入、逆變、旁路、電池狀態 | ||||||
| LCD | 顯示輸入輸出電壓、頻率、電池電壓、負載百分比、機內溫度 | ||||||
| 通訊 | |||||||
| 通訊界面 | 干接點 RS232通訊界面 FX33O界面 | ||||||
| 工作環境 | |||||||
| 運行溫度 | 0~40℃ | ||||||
| 相對濕度 | 0~95%不結露 | ||||||
| 儲藏溫度 | -25℃~55℃ | ||||||
| 噪音 | < 54dB | <60dB | < 65dB | < 70dB | |||
| 物理特性 | |||||||
| 凈重（Kg） | 177 | 198 | 224 | 328 | 380 | 497 | 556 |
| 毛重（Kg） | 205 | 205 | 262 | 360 | 412 | 574 | 633 |
| 尺寸(W×D×H)mm | 470×725×1130 | 705×710×1250 | 710×835×1250 | 1100×860×1680 | |||
| 選件 | 并機模塊、諧波濾波器、輸入隔離變壓器、智能監控軟件、SNMP適配器 | ||||||
| 安全標準 | EN50091-1 EN50091-2 Class A | ||||||
| 執行標準 | YD/T1095-2000 | ||||||
| 型號 | DN-G33 100 | DN-G33 120 | DN-G33 160 | DN-G33 200 | DN-G33 250 | DN-G33 300 | DN-G33 400 |
| 額定容量（VA） | 100KVA | 120KVA | 160KVA | 200KVA | 250KVA | 300KVA | 400KVA |
| 額定容量（W） | 80KW | 96KW | 128KW | 160KW | 200KW | 240KW | 320KW |
| 額定電壓 | 380Vac(或400Vac) | ||||||
| 輸入 | |||||||
| 輸入電壓范圍 | 380Vac(或400Vac)±25% 三相四線輸入 | ||||||
| 輸入頻率范圍 | 50/60Hz±5Hz自動辨別 | ||||||
| 功率因數 | ＞0.97 | ||||||
| 最大輸入電流 | 160A | 190A | 245A | 310A | 385A | 470A | 625A |
| 輸出 | |||||||
| 輸出電壓 | 380Vac(或400Vac)±1% | ||||||
| 輸出頻率 | 自動跟蹤輸入頻率 | ||||||
| 頻率穩定度(電池模式) | 50Hz±0.05% | ||||||
| 輸出波形 | 正弦波 | ||||||
| 波形失真度 | 線性負載＜3% 非線性負載＜8% | ||||||
| 功率因數 | 0.8 | ||||||
| 峰值系數 | 3∶1 （max） | ||||||
| 過載能力 | 在110%/125%/150% 過載時能維持300分鐘/10分鐘/1分鐘 | ||||||
| 轉換時間 | |||||||
| 市電模式→電池模式 | 0msp | ||||||
| 旁路 | |||||||
| 額定電壓 | 380Vac(或400Vac) | ||||||
| 旁路電壓范圍 | 380Vac(或400Vac)±20%(10%15%20%可調) | ||||||
| 額定頻率 | 50/60Hz（自動辨別） | ||||||
| 旁路頻率范圍 | ±2%（±1％至±5％可調） | ||||||
| 電池 | |||||||
| 電池電壓 | 432 | 480 | |||||
| （VDC） | |||||||
| 面板顯示 | |||||||
| LED | 指示輸入、逆變、旁路、電池狀態 | ||||||
| LCD | 顯示輸入輸出電壓、頻率、電池電壓、負載百分比、機內溫度 | ||||||
| 通訊 | |||||||
| 通訊界面 | 干接點 RS232通訊界面 FX33O界面 | ||||||
| 工作環境 | |||||||
| 運行溫度 | 0~40℃ | ||||||
| 相對濕度 | 0~95%不結露 | ||||||
| 儲藏溫度 | -25℃~55℃ | ||||||
| 噪音 | < 54dB | ||||||
| 物理特性 | |||||||
| 凈重（Kg） | 756 | 901 | 1300 | 1350 | 2200 | 2200 | 2600 |
| 毛重（Kg） | 856 | 1001 | 1400 | 1450 | 2450 | 2450 | 2900 |
| 尺寸(W×D×H)mm | 1100×860×1680 | 1590×860×1680 | 1630×1000×1900 | ||||
| 選件 | 并機模塊、諧波濾波器、輸入隔離變壓器、智能監控軟件、SNMP適配器 | ||||||
| 安全標準 | EN50091-1 EN50091-2 Class A | ||||||
| 執行標準 | YD/T1095-2000 | ||||||
