電力專用UPS案列

案例介紹

電廠專用UPS案列

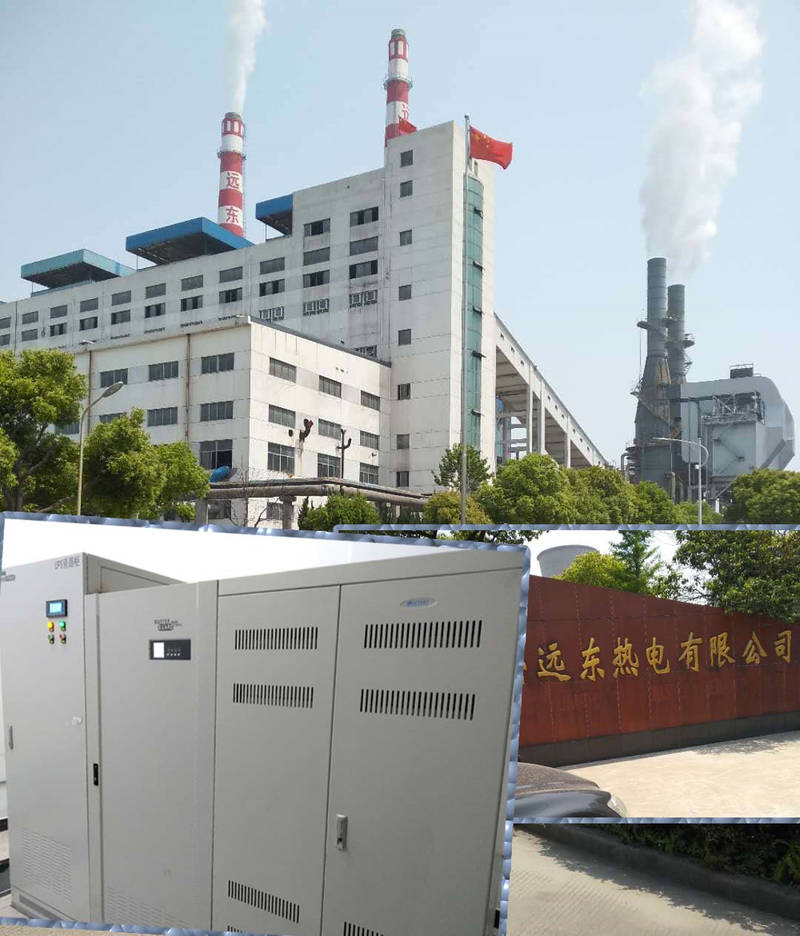

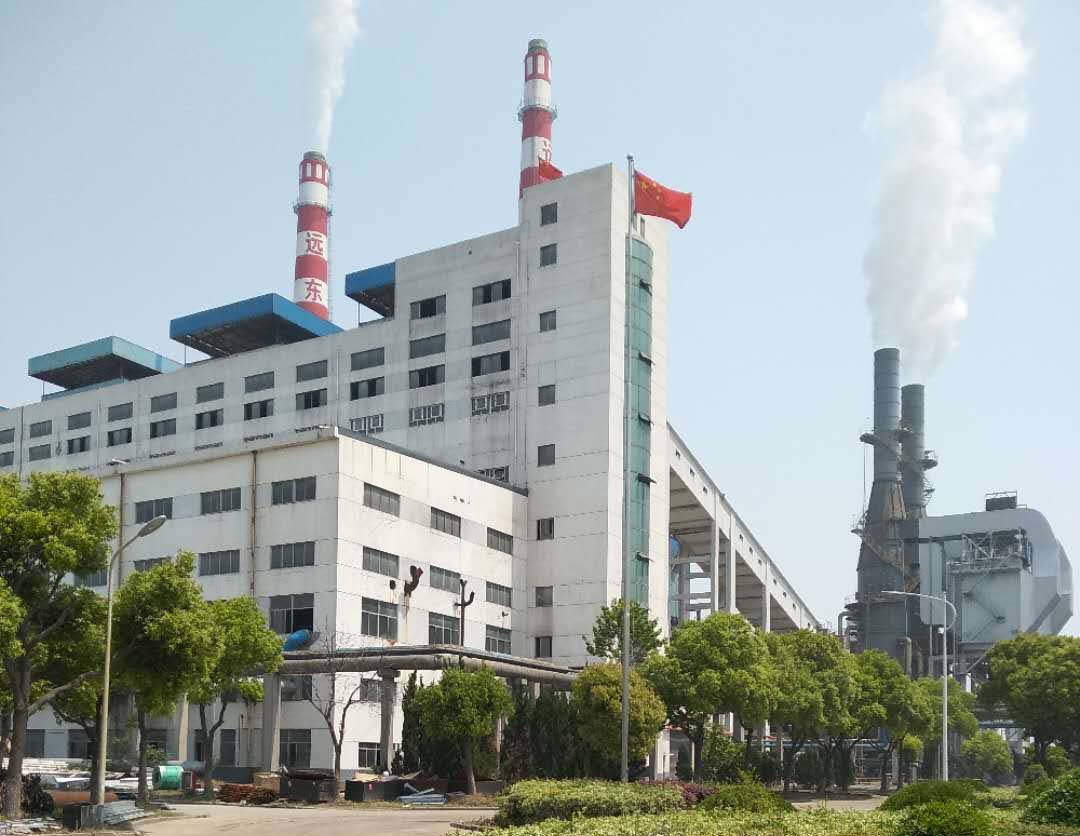

遠東熱電有限公司位于紹興濱海開發區，是當?shù)刂匾碾姀S，為當?shù)氐慕?jīng)濟發展做出了突出貢獻。

所配UPS為DCS以及其它重要設備提供電力保障。

UPS主要由三面柜組成：

• UPS主機柜 40kVA 380V輸入，220V輸出

• 旁路柜（隔離穩壓柜）

• 蓄電池柜

電力專用UPS電源區別于普通工業級UPS的地方主要表現在：

1、整流器輸入隔離變壓器

2、旁路輸入隔離變壓器（旁路柜中集成隔離變壓器以及穩壓器）

3、輸出隔離變壓器（完全隔離，包括中心線N）

4、充電禁止機制（共用直流屏蓄電池組）
