BMS 蓄電池在線監測系統/蓄電池管理系統

背景介紹

隨著信息化社會進程的加快，在人們的工作生活中各種電子設備的應用越來越廣泛。而各種用電設備都離不開可靠的電源，特別是如通信系統、電力控制系統等重要設備，作為供電系統的最后動力保障，蓄電池在其中起著舉足輕重的作用，但是蓄電池又是其中最薄弱的環節，最容易發生故障，在供電裝置的故障中占的比例比較大。由于蓄電池組在運行中個別蓄電池會因干涸發熱、漏液、欠充、過放、內阻增大等原因而迅速失效，造成系統或供電設備不能正常運行或重大事故。實踐證明電池的故障常常是先由一塊或幾塊電池失效引起的。因此，對蓄電池運行參數進行在線監測對保證電源供電的可靠性十分重要。

目前傳統的檢測維護手段存在眾多的缺陷，如：人工測量精度差、易受人為因素影響、實時性和連續性差等。因此，傳統的檢測維護手段不但缺少信息的來源，更沒有專業的綜合分析手段，致使無法及時發現已發生的故障和存在的隱患，給生產和安全帶來嚴重威脅。蓄電池在線監測技術的發展使其成為日常維護時的最佳助手，其不但具備監測功能，還可實現綜合分析、智能管理、自動報警以及網絡監控等多種先進功能，由此可見，采用蓄電池在線監測系統代替人工檢測已成必然趨勢。

系統簡介

本系統源于西門子經典大型UPS S52系列上使用的蓄電池監測系統單元BMM（Battery Measurement Module），修正了只能在英文環境下運行的問題，并使其能普遍適用于不同UPS/EPS、直流屏以及其它帶有蓄電池的供電系統上。系統建立在對蓄電池動態監測的基礎之上，無需對母線釋放交流電壓（目前內阻測試使用該方法），不會影響整流器/充電器的正常工作。該系統能全面、有效地偵測每一節蓄電池的性能及狀態，是保證蓄電池組安全、持續工作必不可少的配備！

主要功能

- 單體電壓實時監測

- 單體內阻在線檢測

- 電池組電壓實時監測

- 電池組充電/放電電流

- 環境溫度實時監測

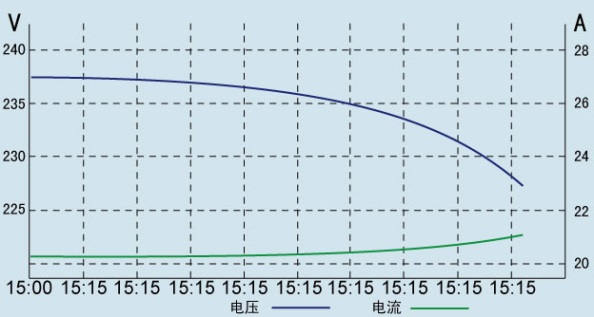

- 顯示電壓、電流、溫度曲線

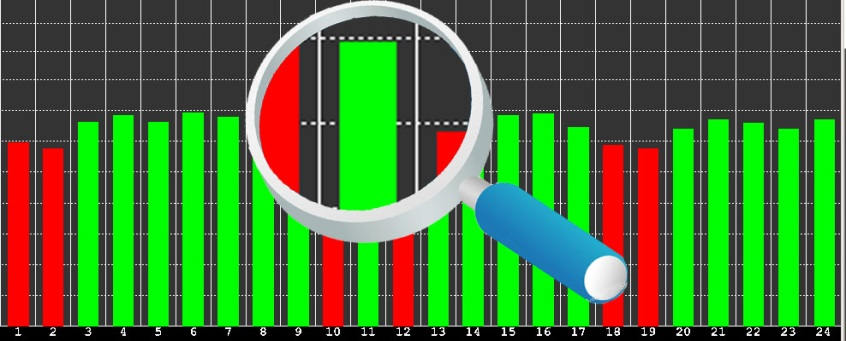

- 自動挑選出表現異常的電池

   - 對異常的事件報警              A

   - 蓄電池容量（SOC）顯示

報警項目

    - 電池組浮充電壓高報警

    - 電池組充電電流過大報警

    - 電池組放電電流過大報警

    - 電池組深度放電報警

    - 電池組過放電報警

    - 單體電池浮充電壓過高報警

    - 單體電池過放報警

    - 單體電池開路報警

- 單體電池短路報警

產品特點

● 高精度、高時效的蓄電池檢測單元BMM采用最新科技的元器件，每個測量端口均采用光電隔離器與內部核心電路隔離，并且各電池電壓輸入端口都串接了一個保護電阻，保證了良好的安全性及測量數據的高精度。

●  超強的軟件利用數據庫提供的完整數據進行處理、分析，不會讓你漏掉蓄電池狀態每次微小的波動，從而對蓄電池的健康狀況給出最準確的診斷。

●  系統通過強大的軟件使用蓄電池在日常運行中的數據來判斷其性能，沒有測量內阻，所以無需在直流母線上注入低頻交流信號，對直流系統供電不會產生任何不良影響，徹底根除由母線對地分布電容所引起的誤報警，也不會干擾整流器的正常工作。

●  軟件部分分成了數據采集和數據處理兩個獨立的進程，增加了軟件的靈活性，為功能的增強提供了基礎。數據的記錄有三種模式可選擇，合理使用這些記錄模式，可以大大減小數據庫的容量。

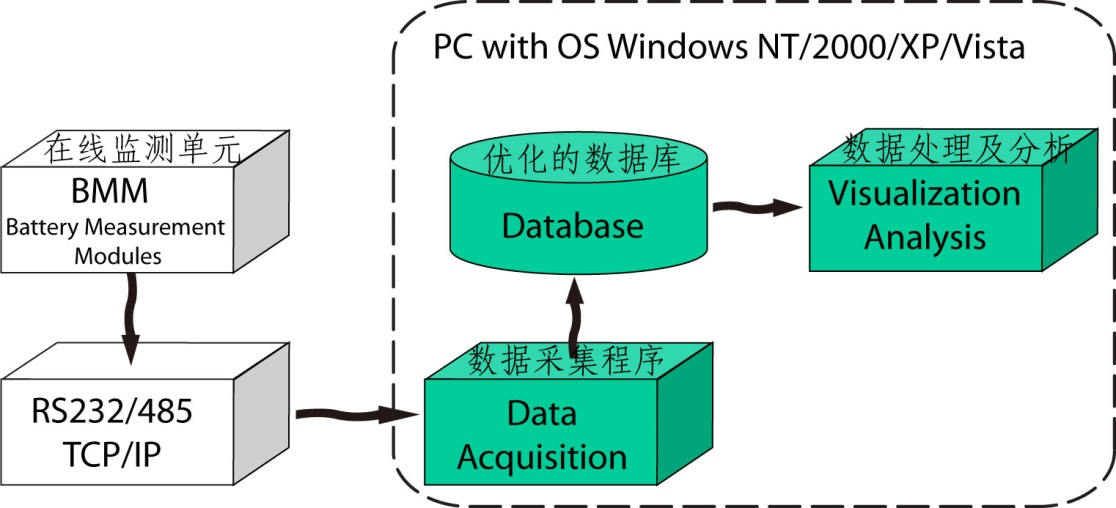

系統組成

系統由監測單元（BMM）和電腦軟件構成。

硬件監測單元主要負責數據采集及預處理。高精度、高時效的數據采集單元采用最新科技的元器件；各電池電壓輸入端口都有隔離保護，保證了良好的安全性及測量數據的高精度。

電腦軟件接受主機單元傳來的數據，并對這些數據進行處理，以生成我們需要的直觀信息。通過蓄電池充電、放電過程中所采集到的電壓，對比蓄電池的充電、放電曲線，可以準確地判斷蓄電池的實際性能。

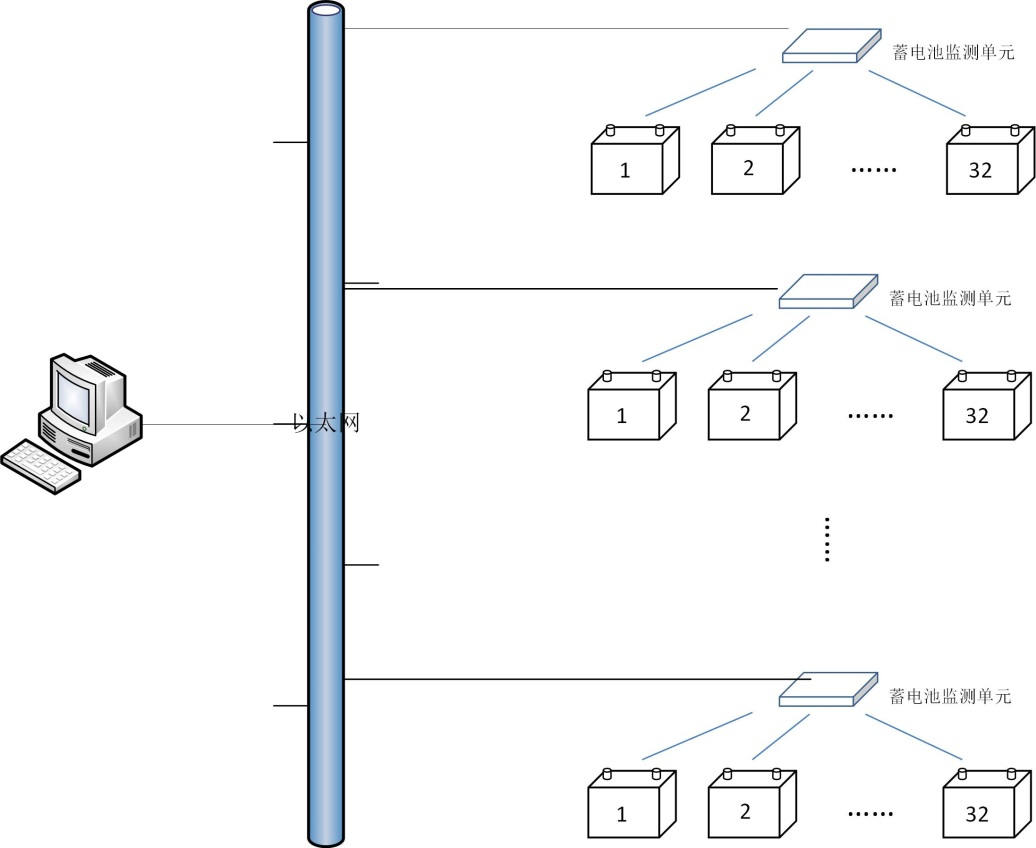

硬件連接系統圖

通訊

設備提供RS485接口，保證了通訊距離，在電腦端進行RS484到RS232信號轉換，通過加裝選件可以實現TCP/IP通訊。

軟件部分

電腦軟件部分分成了數據采集和數據處理兩個獨立的進程，增加了軟件的靈活性，為功能的增強提供了基礎。數據采集程序采集數據后存儲至數據庫，本地或遠程的蓄電池分析程序可以使用該數據庫提供的實時數據分析并顯示每一節蓄電池的狀況。

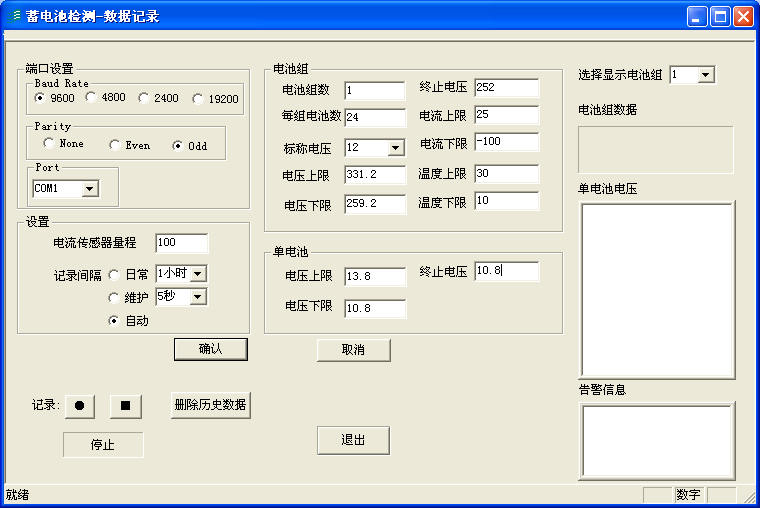

上圖是數據采集程序界面。數據的采集有三種模式可選擇：

日常運行模式，維護模式及自動模式。日常運行模式記錄數據的時間間隔較長，用于日常的監測。

維護模式記錄數據的時間間隔較短，用于放電、充電維護時的監測。

自動模式則自動識別數據的變化，如果電池?cái)?shù)據有變化，則將數據記錄，否則，只監測不記錄。合理使用這些記錄模式，可以大大減小數據庫的容量。

更換新的蓄電池后，原有的數據可以刪除，當然可以事先備份。在數據記錄過程中，若所采集的數據超出了所設定的報警值，程序會立刻給出報警，詳細列出報警內容，屬于單節電池報警的會給出該電池序號，多組電池并聯的情況，還會有所在“組”信息。

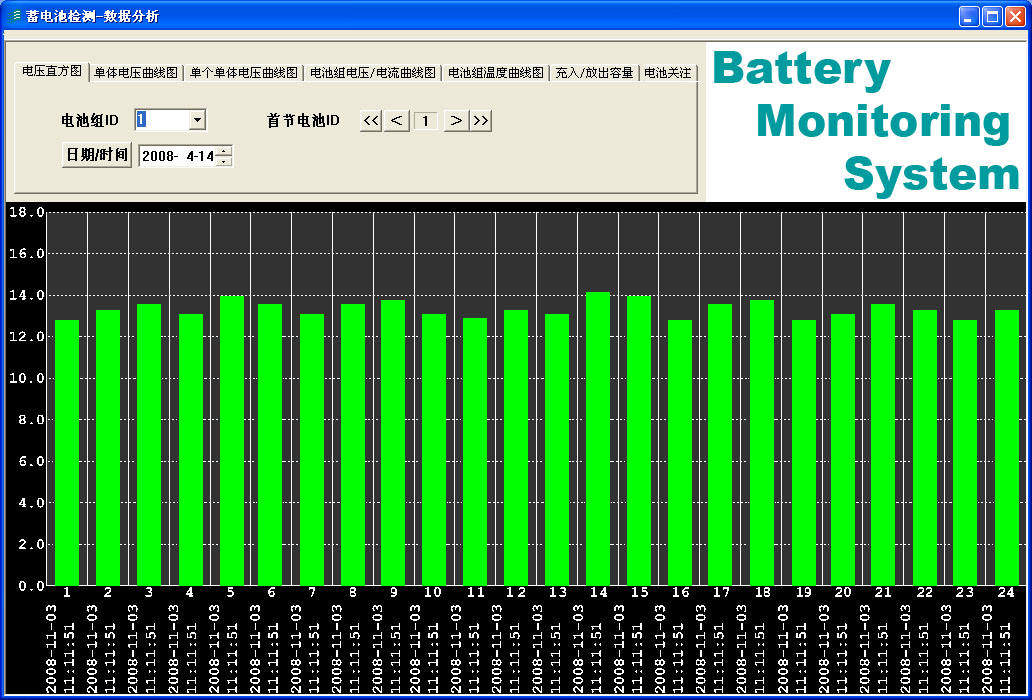

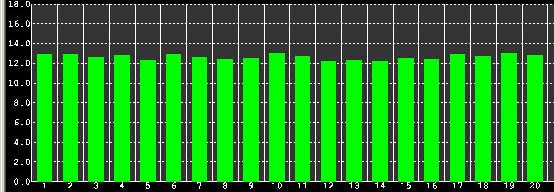

蓄電池性能分析程序可以實時處理并顯示每節蓄電池的狀況，功能十分強大：可以進行每節電池電壓的比較；顯示電壓（每一節和整組）、電流以及溫度的曲線。

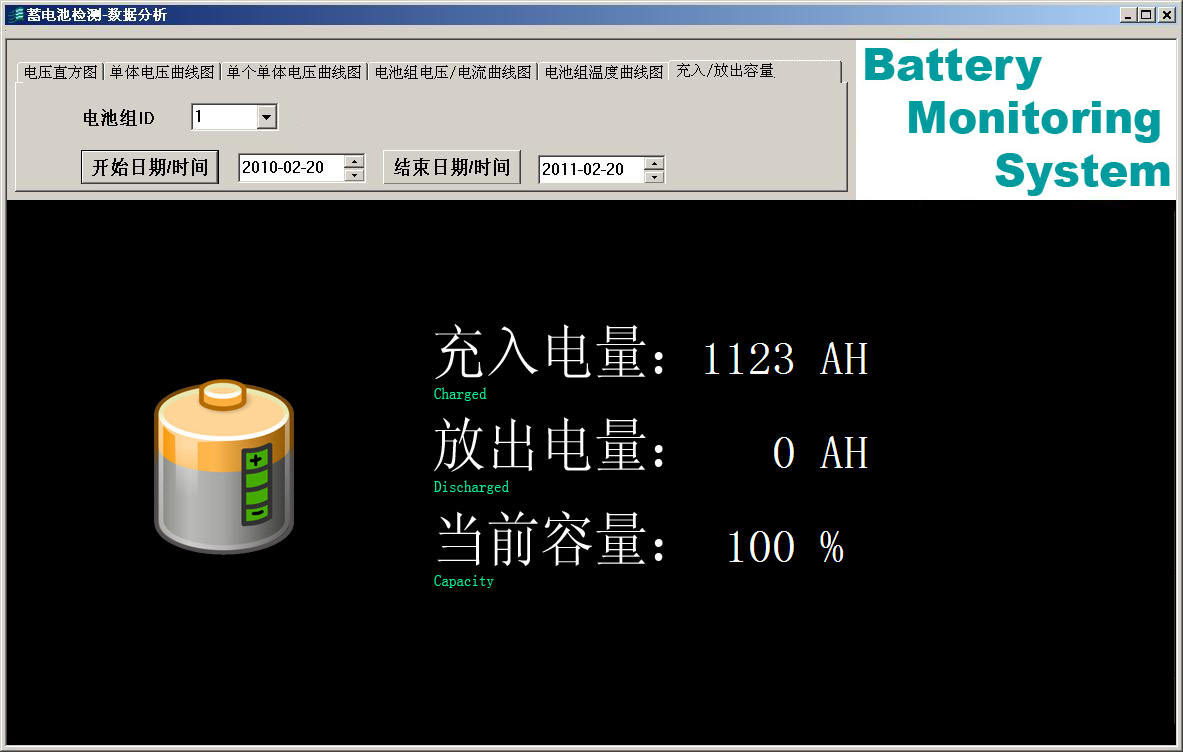

計算充入、放出電量的多少，用此功能可以估計電池組的實際容量（SOC）；在電池狀態發生異常時出報警，并標記出問題電池。

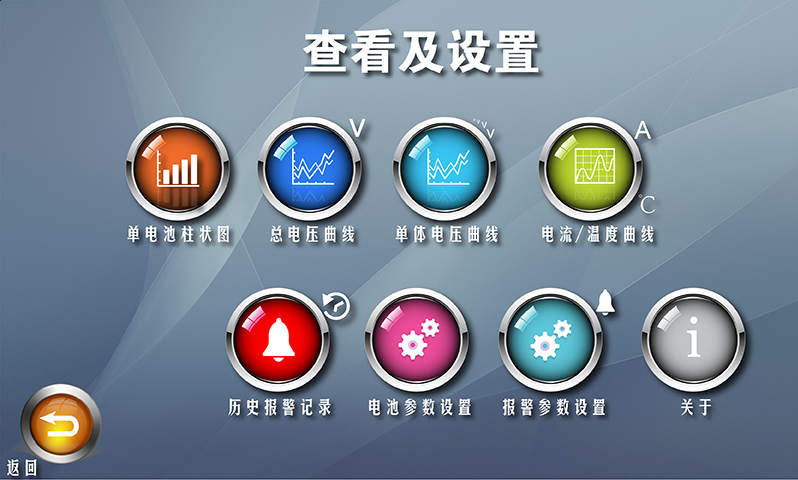

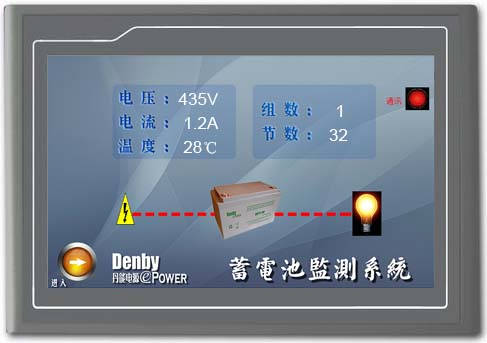

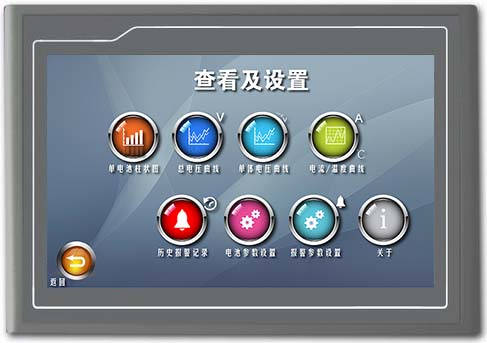

觸摸智能終端直觀顯示運行參數
